ACV Leadkabel til Pioneer Sony og Blaupunkt 2010-

Radioforbindelseskabel til Blaupunkt 2010, Kenwood 2017, Pioneer og Sony-enheder

Når du tilslutter en ratfjernbetjeningsgrænseflade til din radio, står du ofte over for forskellige kabelforbindelsesudfordringer. Producenter som Blaupunkt, Kenwood, Pioneer og Sony anvender forskellige tilslutningsvarianter.

Til dette formål bruger vi LFB-kablet (42a/42cx401), som er kompatibelt med Blaupunkt 2010, Kenwood 2017, Pioneer og Sony-enheder. Afhængigt af din radios producent og model kan forbindelsen udføres ved hjælp af et enkelt kabel, to kabler eller flere kabler og stikkontakter.

Det er afgørende at tjekke din radios brugsanvisning (BDA) for at identificere den korrekte tilslutningsvariant. Alle forbindelser skal etableres, inden grænsefladen tilsluttes køretøjet. Hvis det er nødvendigt, skal LFB-funktionen konfigureres i henhold til radioens menu indstillinger beskrevet i BDA'en.

Det er altid en god ide at sørge for, at alt fungerer korrekt, før du afslutter den endelige montering.

Bemærkninger

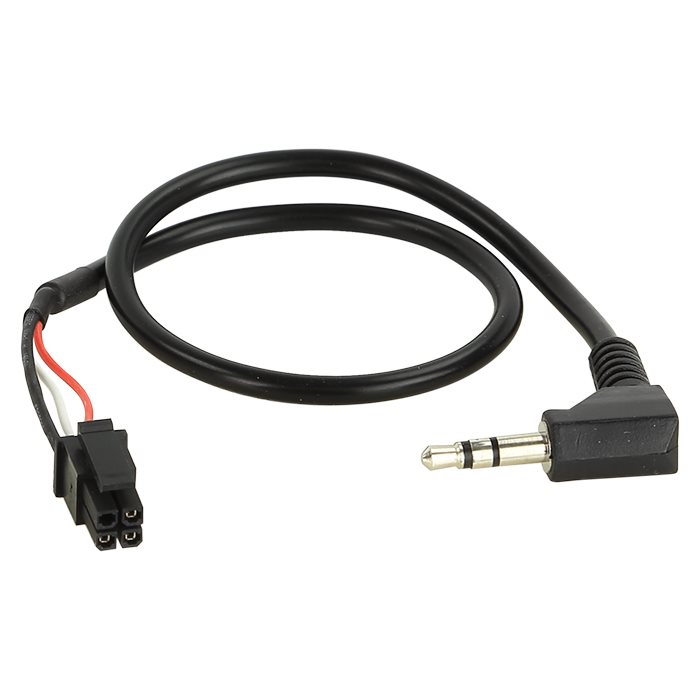

Tilslutning: 4-bens Molex > 3,5 mm jackforbindelse
LFB-radioforbindelseskabel til 42cx401 LFB-interface 42a-xxxx-xxx DIP-switchindstillinger (ON/OFF)

Passer til følgende applikationer

Blaupunkt 2010 > 3,5 mm jack-tilslutning
Kenwood 2017 > 3,5 mm jack-tilslutning
Pioneer > 3,5 mm jack-tilslutning
Sony > 3,5 mm jack-tilslutning

DIP-switch position (42cx401)

Blaupunkt 2012 > Jack (Sony/Pioneer) > OFF/ON/OFF (OFF/ON/ON)
Kenwood 2017 > Jack (Sony/Pioneer) > OFF/ON/OFF (OFF/ON/ON)
Pioneer jack > OFF/ON/ON
Sony jack > OFF/ON/ON
